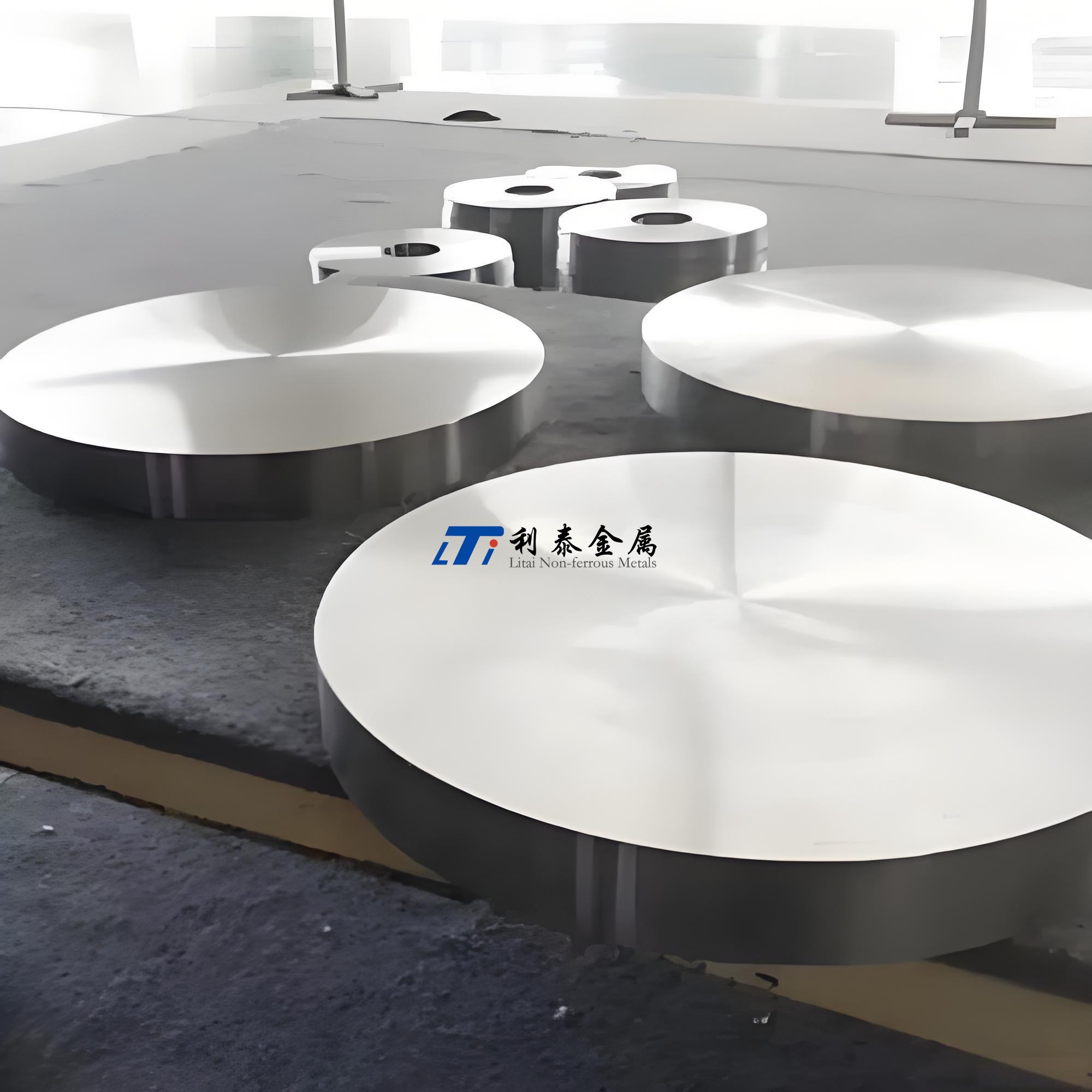

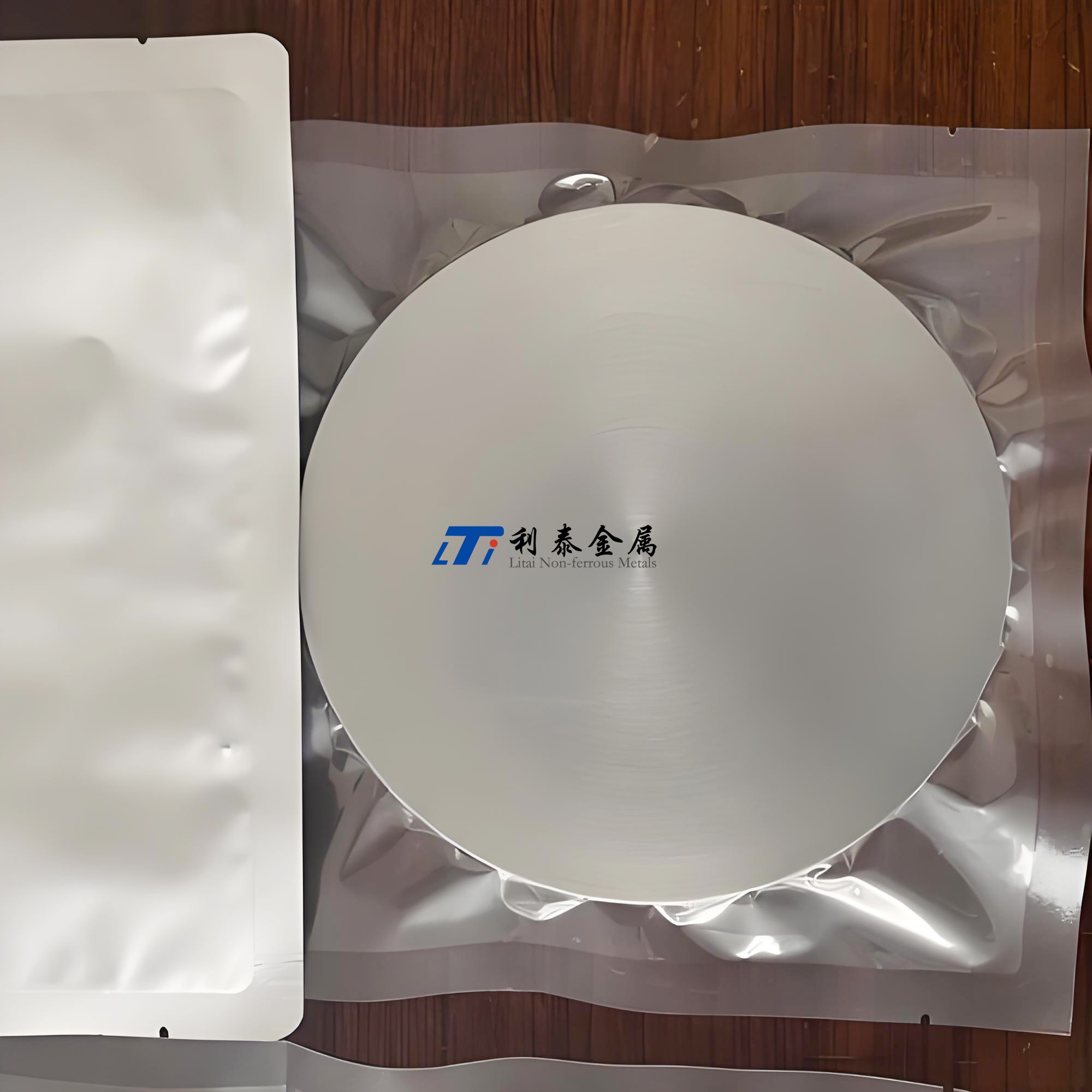

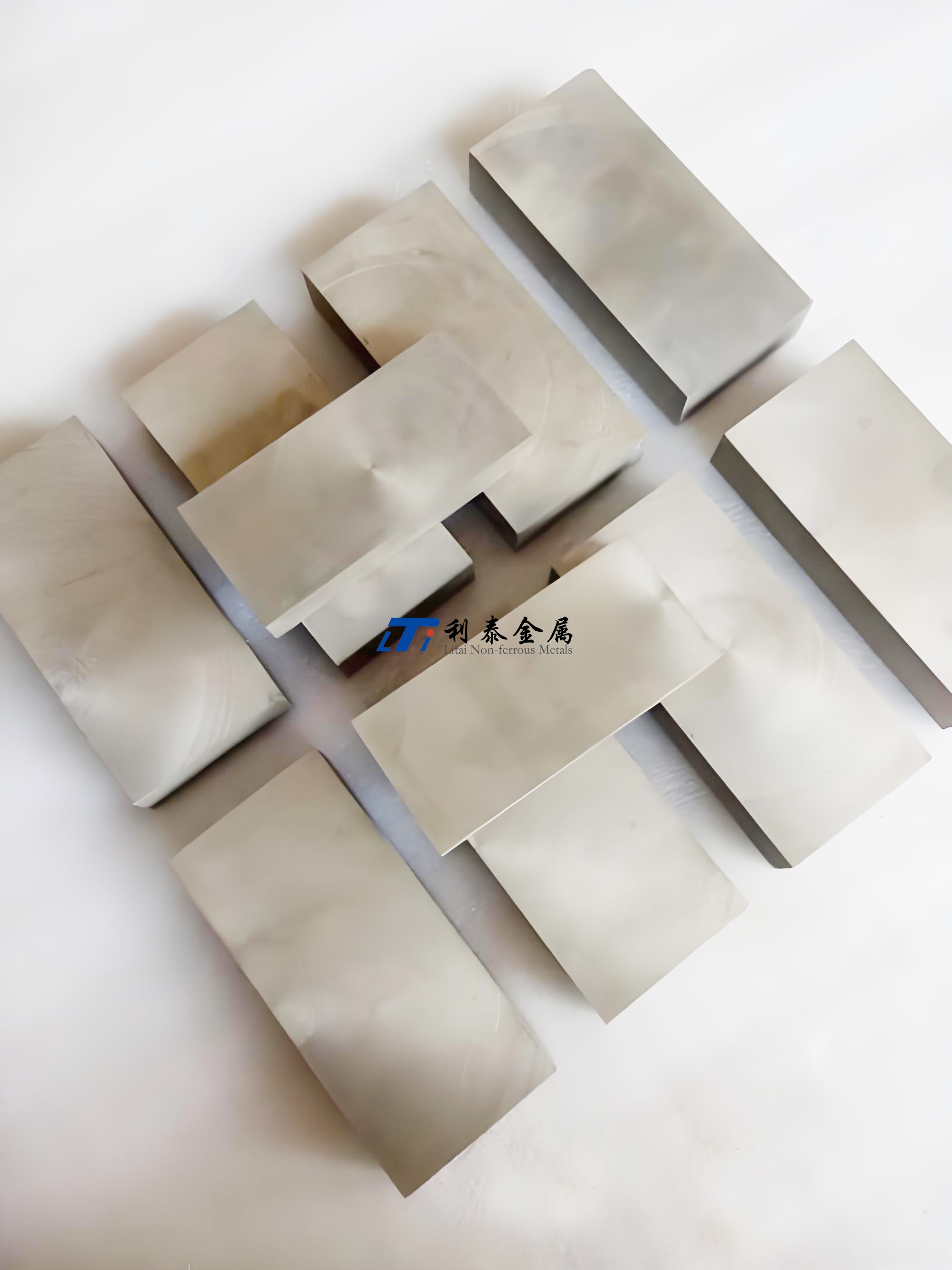

Ti150高溫鈦合金鍛件

詳細描述

Ti150高溫鈦合金鍛件，是中國自主研發、為滿足先進航空發動機更高工作溫度與負載需求而設計的關鍵近α型鈦合金鍛件。它專為發動機高壓壓氣機后段等高溫、高應力區域設計，通過先進的鍛造工藝將合金優異的高溫潛能轉化為構件級的服役性能，是實現航空發動機高推重比、高可靠性目標的戰略性材料。

一、 材質與定義：瞄準600℃服役的國產高溫合金

Ti150是一種近α型高溫鈦合金，其名義成分為Ti-5.8Al-4Sn-3.5Zr-0.5Mo-0.35Si-0.7Nb-0.05C。該合金設計以長期使用溫度600℃ 為目標。

成分設計核心：其成分通過多種元素協同強化，以實現高溫性能的突破。

Al、Sn、Zr：作為主要的α穩定元素和固溶強化元素，提供基體高溫強度與熱穩定性。

Mo、Nb：作為β穩定元素，優化合金的工藝性能（如淬透性），并貢獻固溶強化。

Si、C：這是其高性能的關鍵。微量Si的加入能形成納米級硅化物強化相，顯著提升合金的蠕變抗力；而少量C元素的加入有助于拓寬α+β相區，改善工藝適應性。

組織與性能導向：該合金推薦的顯微組織為雙態組織（等軸初生α相+轉變β基體），通過固溶+時效的熱處理制度，可以實現蠕變性能與疲勞性能的良好匹配。

與同類的定位：相較于使用溫度約400℃的TC4（Ti-6Al-4V）和550℃級別的Ti175等合金，Ti150將長期工作溫度提升至600℃，旨在替代部分鎳基高溫合金，是國產航空發動機向更高熱效率發展的重要材料基礎。

二、 性能特點：卓越的高溫綜合力學性能

Ti150鍛件的性能是其應用于發動機熱端部件的根本保障，其特點全面針對高溫、高應力的極端環境。

三、 執行標準：嚴苛的定制化與工藝規范

Ti150作為較新的自主研發合金，其鍛件生產與驗收遵循極為嚴格且動態發展的標準體系。

牌號注冊與基礎規范：Ti150合金牌號已由寶鈦集團等單位向全國有色金屬標準化技術委員會申請注冊，相關化學成分和基本特性已獲官方備案。其生產需遵循通用基礎標準，如《GB/T 3620.1 鈦及鈦合金牌號和化學成分》等。

企業/型號專用技術協議：在實際航空發動機型號應用中，設計與制造單位會制定遠高于通用標準的專用技術協議。協議會詳細規定：

更窄的化學成分內控范圍。

高低倍組織的具體要求（如雙態組織的比例、形態）。

室溫及高溫（如600℃）下的全套力學性能指標（拉伸、持久、蠕變、疲勞）。

無損檢測（超聲波探傷）的極限要求，通常要求達到 Φ0.8mm平底孔當量或更高的檢測水平，以確保內部質量。

工藝標準：鍛造過程本身需遵循如《GB/T 38964-2020 鈦合金等溫鍛造工藝規范》等行業先進工藝標準，確保工藝的規范性與可重復性。

四、 加工工藝、關鍵技術及流程

Ti150鍛件的制造是集“純凈熔煉、均勻變形、組織調控”于一體的精密系統工程，其技術難度遠高于普通鈦合金。

核心加工流程：

高純海綿鈦+中間合金 → 真空自耗電弧爐（VAR）三次熔煉 → 鑄錠均勻化熱處理 → β相區開坯鍛造 →（α+β）相區多向反復鐓拔 → 預成形制坯 → 等溫模鍛/超塑性鍛造（近凈成形） → 固溶處理 + 時效處理 → 精密機加工 → 無損檢測 → 理化性能全面檢驗。

關鍵技術：

組織均勻性控制與改鍛技術：Ti150合金對組織均勻性極為敏感，其鍛件力學性能的離散性主要來源于中間坯料的微織構和低倍組織不均。關鍵技術在于對原始棒材進行反復鐓拔的“改鍛”工藝（如六方拔長、倒棱、平頭、滾圓），實現從圓棒到六方再到圓棒的變形循環，使棒材各部位應變均勻，徹底消除微織構，從而獲得組織高度均勻、性能穩定的預制坯。

等溫/超塑性鍛造（SPF）：這是制造復雜、精密Ti150鍛件的核心先進工藝。將模具和坯料加熱到相同溫度（α+β相區），以極低應變速率鍛造。該技術能實現近凈成形，大幅減少貴重金屬的材料損耗和后續加工量；同時材料流動充分，可獲得各向同性好、殘余應力低、組織均勻的高質量鍛件，特別適用于整體葉盤等復雜構件。

雙性能/雙金屬整體葉盤制造技術：代表了最前沿的集成制造方向。為了在一個部件上同時滿足葉片區（要求更高高溫性能）和輪盤區（要求更高強韌性）的不同需求，可采用 “鍛-增”復合制造技術。例如，先在Ti150合金的輪盤鍛件上，采用電子束熔絲沉積增材制造技術逐層堆積制造出另一種更高溫鈦合金的葉片毛坯，再進行整體加工。這實現了異種材料性能的極致優化，是未來發動機性能跨越的關鍵。

激光增材制造及后處理技術：對于傳統鍛造難以實現的復雜結構或小批量試制，激光增材制造成為新選擇。研究顯示，采用激光選區熔化（SLM）成形的Ti150合金，沉積態組織為α‘馬氏體，強度高但塑性差；通過特定的固溶（如1030℃）+時效（700℃）熱處理，可以將其轉變?yōu)閺?qiáng)塑性匹配良好的雙態組織，室溫抗拉強度可達1178MPa，延伸率提升至9.0%。

五、 具體應用領域

Ti150鍛件是先進航空發動機高壓段實現減重增效不可或缺的材料載體。

注：“風扇軸”、“火箭發動機殼體”、“衛星框架”等部件，通常更多選用高強韌鈦合金（如TC4、TC18）或中溫高強合金（如TC11），對600℃高溫強度的需求并非首要。因此，Ti150作為特化的高溫合金，其核心應用聚焦于航空發動機的高溫?zé)岫瞬考?/strong>。

六、 與其他領域用鈦合金鍛件的對比

不同尖端領域?qū)︹伜辖疱懠暮诵脑V求存在本質差異，下表從多維度進行詳細辨析。

七、 未來發展新領域與方向

材料極限與集成創新：

向更高溫度進軍：持續研發能在650-700℃ 長期服役的下一代鈦合金或鈦鋁金屬間化合物，挑戰高壓渦輪導向葉片等更熱區域。

材料-結構-功能一體化：發展“鍛-增-焊”復合制造技術，將Ti150與高熵合金等新材料可靠連接，制造出傳統工藝無法實現的梯度功能部件；探索具有自監測（嵌入傳感器）能力的智能鍛件。

設計-制造范式深度變革：

人工智能賦能全流程：從合金成分設計、熔煉過程控制，到鍛造工藝模擬優化、在線無損檢測與質量判定，深度融合數字孿生與機器學習，實現從“經驗驅動”到“預測與優化驅動”的變革，徹底解決Ti150等合金組織性能離散性的行業難題。

增材制造技術的工程化普及：推動激光選區熔化等增材制造技術從原型試制走向小批量、定制化、復雜結構直接制造，為新型號發動機的快速迭代和個性化部件（如帶復雜內冷通道的葉片）提供技術路徑。

向更廣闊的高端動力領域拓展：

高性能燃?xì)廨啓C(jī)：隨著發電和艦船推進對效率的追求，Ti150在大型工業燃?xì)廨啓C(jī)/艦船燃?xì)廨啓C(jī)的高壓壓氣機葉片和盤件上的應用將更加深入，替代傳統鋼材以提升效率。

空天組合動力：在未來渦輪/沖壓/火箭組合循環發動機中，Ti150類合金因其在寬溫域內優異的比強度，將成為高溫輕質結構的關鍵候選材料。

總結而言，Ti150鈦合金鍛件是我國突破航空發動機高溫材料瓶頸的自主結晶。其未來發展將緊扣 “更高溫度、更優組織、更智能造、更廣應用” 的主線，從單一的結構鍛件向異質集成、功能融合的高端動力部件基材演進，持續為第六代戰機、新一代商用大涵道比發動機及高端工業動力裝備的誕生，提供堅實的材料基石。
